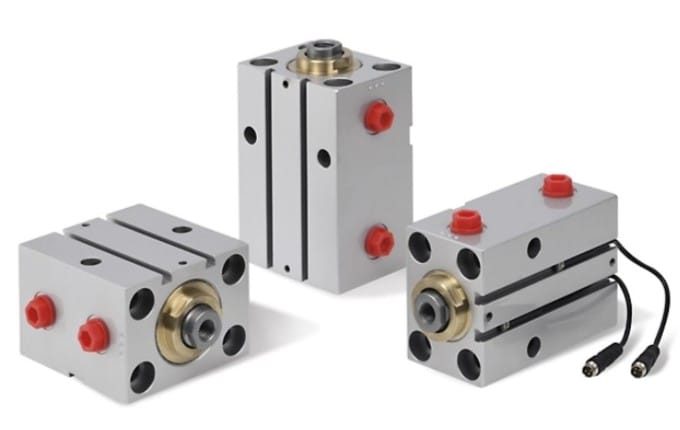

Kompaktní hydraulické válce pro omezený montážní prostor

Hydraulické válce RP / MP / RQ jsou vhodné pro použití v prostorově omezených aplikacích, upínacích přípravcích, automatizaci a strojních linkách s krátkým zdvihem.

Hydraulické válce s provozním tlakem 160/250 bar

RP / MP / RQ

Řady MP a RP pracují s provozním tlakem až 160 bar, zatímco řada RQ je konstruována pro tlak až 250 bar.
Typicky se používají v upínacích přípravcích, automatizačních linkách, manipulátorech, lisovacích jednotkách a strojních mechanismech, kde je nutné spojit kompaktní rozměry s vysokou spolehlivostí

Katalogový list RP / MP / RQ
Typ ISO Standard Průměr pístu (mm) Provozní tlak (bar) Testovací tlak (bar) Max. zdvih (mm)

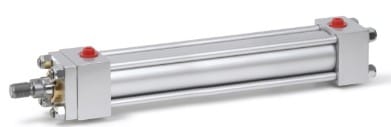

CD ISO 6020/2 - DIN 24554 25–100 160 240 4000
DK ISO 6020/2 - DIN 24554 125–200 160 240 4000
MD ISO 6020/2 - DIN 24554 25–125 160 240 4000
HD ISO 6020/2 - DIN 24554 50–100 210 315 4000
HK ISO 6020/2 - DIN 24554 125–200 210 315 4000
DP ISO 6022 50–200 250 375 6000
TD ISO 6020/2 40–100 160 240 4000
TK ISO 6020/2 125–200 160 240 4000
TH ISO 6020/2 50–100 210 315 4000
TX ISO 6020/2 125–200 210 315 4000
TP ISO 6022 50–200 250 375 6000
RP — 25–100 160 — 20, 50, 80, 100
MP — 25–100 160 — 20, 50, 80, 100
RQ — 25–100 250 — 20, 50, 80, 100
Servoválce: Žlutě zvýrazněné řádky označují modely určené pro přesné řízení polohy a plynulý chod.
Code Wizard – Kompaktní válce RP / MP / RQ
TYPE
PISTON
ROD 2
OIL PORTS
STROKE
SEALS
SENSORS
QTY
MP
32 / 22
–
A
80
S
SP
2
MP / 32 / 22 / – / A / 80 / S / SP / 2
TYPE – TYP VÁLCE
TYPE
Kompaktní dvojčinný hydraulický válec z lehké slitiny s úpravou proti opotřebení. Vhodný pro průmyslovou automatizaci v méně náročných podmínkách, kde je důležitá nízká hmotnost a vysoká modularita.
RP
Kompaktní válec z lehké slitiny se zabudovaným magnetickým pístem. Umožňuje montáž magnetických spínačů SP pro snímání polohy pístu. Stejné rozměry jako RP.
MP
Těžkotonážní kompaktní ocelový válec pro náročné aplikace, kde je požadována robustní, kompaktní a vysoce modulární konstrukce. Dostupný i ve verzi s antirotačním systémem a vnějšími mechanickými koncovými spínači.
RQ
PISTON – VRTÁNÍ / PÍSTNICE
PISTON
Kombinace vrtání a průměru pístnice v mm. Jsou definované pevné dvojice podle tabulky Bore / Rod v části „Code composition“: 25/18, 32/22, 40/22, 50/28, 63/28, 80/36, 100/45 mm.
25 / 18 … 100 / 45
Příklad v kódu výše: 32 / 22 znamená vrtání 32 mm a průměr pístnice 22 mm.
32 / 22
ROD 2 – DRUHÁ PÍSTNICE
ROD 2
Standardní provedení s jednostrannou pístnicí – druhá pístnice není. V kódu se uvádí pomlčka.
–
Provedení s oboustrannou pístnicí (double rod). V katalogu je řešeno jako „Second rod“ – při požadavku na tuto variantu se doplní specifikace podle tabulek výrobce.
Second rod
OIL PORTS – PŘIPOJENÍ HYDRAULIKY
OIL PORTS
Závitové otvory pro přímé našroubování šroubení. Bez O-kroužků, přímo v tělese válce. Přesné rozměry závitů (G 1/4", G 3/8", G 1/2") závisí na vrtání – viz tabulky „Threaded oil ports“.
X
Přední čelo s O-kroužky – připojení oleje na předním víku, vhodné pro připojovací desku BU. Hodí se tam, kde je hlavní síla v tlaku „pushing force“.
A
Zadní čelo s O-kroužky – připojení na zadním víku válce. Používá se např. pro tažné aplikace nebo když je přístup pouze zezadu.
B
Boční připojení s O-kroužky – porty na boku tělesa. Vhodné tam, kde není prostor pro hadice z čela válce nebo pro kompaktní montáž do strojních bloků.
E
STROKE – ZDVIH
STROKE
Standardní zdvihy kompaktních válců RP/MP/RQ jsou 20, 50, 80 a 100 mm. Pro krátké zdvihy se doporučuje vyhnout se tomu, aby píst narážel do vedení nebo zadního víka – případné dorazy řešit vnější konstrukcí stroje.
20 / 50 / 80 / 100
Speciální zdvihy mimo standardní hodnoty jsou možné na vyžádání jako zvláštní provedení.
Special
SEALS – TĚSNĚNÍ
SEALS (AVAILABLE SEALS)
Vysoké těsnění pro standardní provoz RP/MP. Max. rychlost pístu cca 0,5 m/s, teplotní rozsah přibližně -20 °C až +80 °C a vhodné pro hydraulický olej.
S
Nízké tření – vhodné pro jemné pohyby a vyšší rychlosti až cca 1 m/s, stále v rozsahu -20 °C až +80 °C. Minimalizuje hysterezi a lepí méně při rozběhu.
L
Viton® – těsnění do vyšších teplot, cca -20 °C až +150 °C, kompatibilní s hydraulickým olejem i fosfátovými estery. Hodí se pro aplikace s vyšší teplotou média nebo okolí.
H
Těsnění G pro HFC a speciální kapaliny, při rychlostech do 1 m/s a teplotách zhruba -20 °C až +80 °C. Vhodné tam, kde je vyžadována nehořlavá hydraulická kapalina.
G
SENSORS – SNÍMAČE POLOHY
SENSORS (ONLY MP)
Magnetické spínače SP typu REED – spínají při průchodu magnetického pístu pod spínačem. Standardní provedení: napětí 3–30 V AC/DC, max. proud 0,2 A, krytí IP 67, vestavěná LED, kabel 3×0,25 mm² délky 5 m.
SP
K dispozici jsou i speciální programovatelné senzory, které kontinuálně snímají polohu pístu v určitém rozsahu a poskytují digitální výstup – ty se řeší jako zvláštní provedení po konzultaci s technickým oddělením.
Special sensors
QTY – POČET SNÍMAČŮ
QTY
Udává počet magnetických spínačů SP na válci. V ukázkovém kódu je 2, tedy dva spínače – typicky pro snímání obou koncových poloh.
2
Lze zadat i jiný počet (například 1 spínač pro jednu polohu nebo více spínačů pro mezní polohy). Elektrické parametry spínačů musí zůstat v mezích uvedených v katalogu.
1 / 2 / n
Options & Accessories – Rozšíření kódu
OPTIONS / ACCESSORIES
Speciální provedení válce. Kód SX se doplní, pokud je válec vyroben v nestandardním provedení – v objednávce se uvede číslo výkresu nebo popis úpravy.
SX
Connection plate BU pro verzi B (zadní čelo s O-kroužky) – deska, která umožňuje přímé připojení trubek/hadic na zadní víko.
BU
Další připojení na opačné straně tělesa AS – doplňkové porty pro komplexnější hydraulické obvody.
AS
Antirotační systém AR – zabraňuje pootočení pístnice a zajišťuje vedení například pro nástroje nebo přídavné přípravky.
AR
Zakončení pístnice EM (male rod end) a ET (floating joint) – příslušenství pístnice dle tabulek „Rod end accessories“.
EM / ET
Code Wizard – Krok 2: Additional connections & Rod material
ADDITIONAL CONNECTIONS
ROD MATERIAL
Code Wizard – Krok 3: Dokončení konfigurace
Nyní můžete pro zvolený válec stáhnout CAD model, technický list nebo odeslat poptávku.
Now you can download the CAD model, PDF datasheet or send an enquiry for the selected cylinder.
Příklad výsledného kódu válce
Example of final cylinder code (as shown above in the configurator)
MP
32 / 22
X
80
S
SP
2
Tento kód odpovídá formátu z konfigurátoru: MP 32 / 22 X 80 S (typ, vrtání / pístnice, typ připojení oleje, zdvih a těsnění). Snímače SP a jejich počet 2 jsou definovány v samostatných polích konfigurátoru.
This code matches the configurator format: type, bore / rod, oil port layout, stroke and seals. Sensors SP and their quantity (2 pcs) are selected in separate fields.

Co můžete v kroku 3 udělat?

  • stáhnout CAD model pro zasazení válce do vašeho projektu,
  • vygenerovat PDF technický list s parametry zvoleného kódu,
  • odeslat nezávaznou poptávku (OFFER) na základě této konfigurace.

In this step you can download the CAD model, generate a PDF datasheet, or send an enquiry based on the final code.

Možnosti dokončení
Finish options – the same three actions as in the original configurator.
Filtrovat podle parametrů
Výpočtový návrh válce

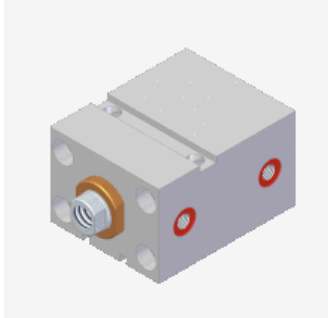

Hydraulický válec CONFORTI RP 25/18 X 20 S
